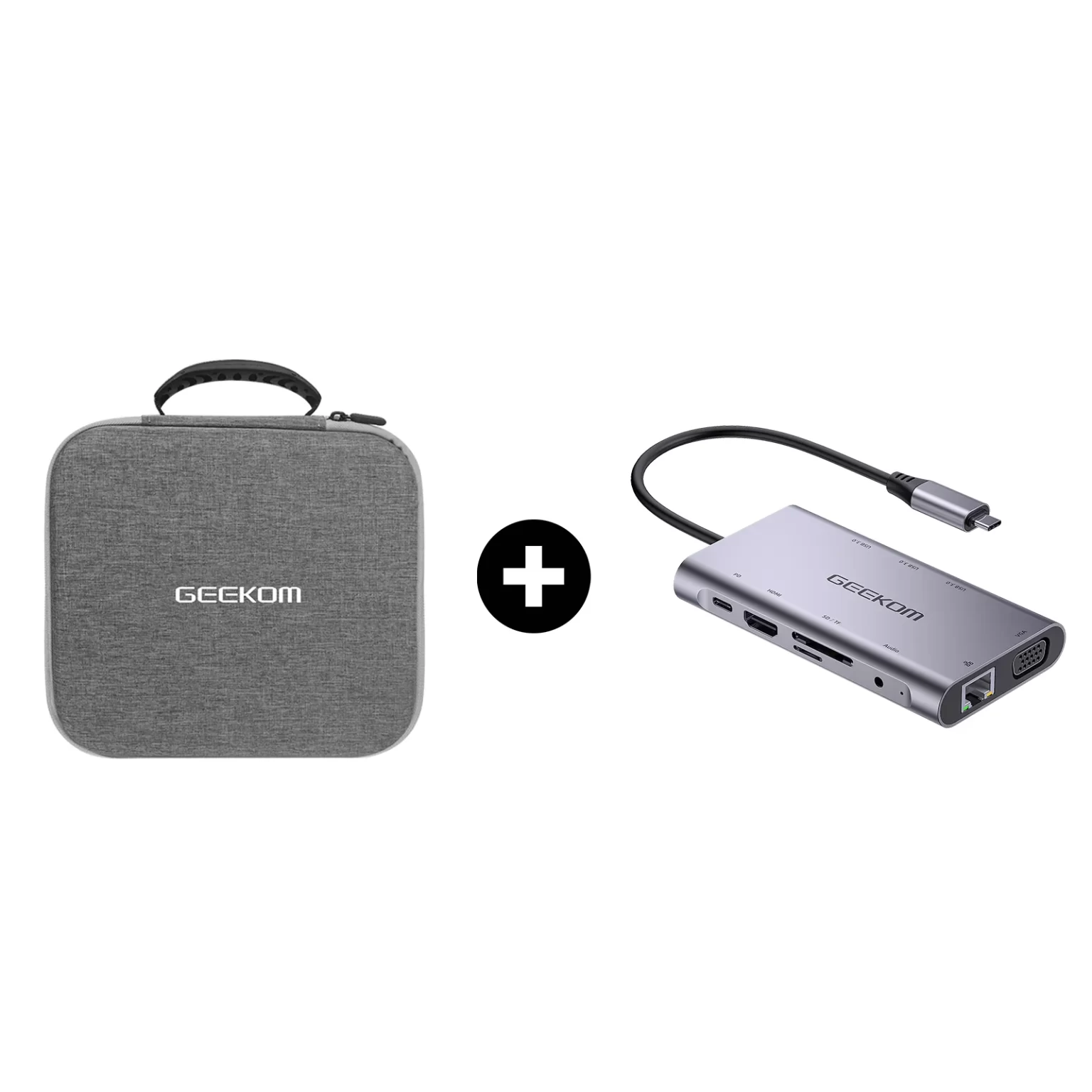

Pacchetto accessori

Questa docking USB-C, con le sue molteplici porte, consente di collegare un PC host a monitor o dispositivi con porte HDMI, VGA e USB3.0, e permette inoltre al PC host di accedere alla rete veloce grazie alla porta Gigabit Ethernet. Inoltre, lo slot per schede SD/MMC e Micro SD consente di accedere alla memoria esterna del PC host e la porta USB-C femmina può ricaricare il computer host.

1 Dimensioni

Figura 1-1 Dimensioni (unità: mm [pollici])

1.1 Struttura

1.2 Porta e applicazioni

Figura 1-2 Porta e applicazioni

Tabella 1-1 Descrizione della porta

No.	Connettore di ingresso/uscita	Nome	Descrizione
1	ingresso	USB-C maschio x1	L’USB-C si collega a computer portatili, tablet, telefoni cellulari, console di gioco e altri dispositivi.
2	uscita	HDMI femmina x1	La risoluzione è fino a 3840X2160@30Hz
3	ingresso	VGA femmina x1	La risoluzione è fino a 1920x1080P@60Hz
4	uscita	USB 3.0 femmina x3	Potenza totale in uscita: 15W ([email protected]) Potenza in uscita fino a 7,5W (5V1,5A per una sola porta o 2 porte per la ricarica dell’adattatore PD)
5	uscita	RJ45 x1	Supporto larghezza di banda 10/100/1000Mbps
6	uscita	Audio x1	Il jack per le cuffie supporta sia il microfono che le cuffie.
7	uscita	Slot per scheda SD x1	La velocità massima di lettura è di 70 Mbps e la velocità massima di scrittura è di 90 Mbps.
8	uscita	Slot per scheda micro SD x1	Micro SD / SDHC (fino a 128 GB)
9	uscita	USB-C femmina x1 PER LA CARICA	MAX 100W

2 Elenco degli imballaggi e funzionamento

2.1 Elenco degli imballaggi

Prima di utilizzare l’unità, controllare l’imballaggio e assicurarsi che i seguenti elementi siano contenuti nella scatola di spedizione:

Unità principale x1
Manuale d’uso x1Figura 2-1 Elenco degli imballi

2.2 Funzionamento

• Collegare la porta USB-C maschio di questo prodotto al Macbook
• Collegare le tre porte USB3.0 a tre dispositivi USB
• Collegare la porta HDMI al display HD con un cavo HDMI
• Collegare la porta VGA allo schermo HD con un cavo VGA
• Collegare la porta Gigabit Ethernet di questo prodotto al router Ethernet con un cavo Ethernet
• Collegare la porta stereo agli auricolari
• Inserire le schede Micro SD e SD/MMC nelle porte del lettore di schede
• Collegare la porta di ricarica di tipo C, in grado di ricaricare il MacBook e di supportare questo adattatore per lavorare contemporaneamente

Nota:

1. Quando la testata USB-C del dock di espansione è collegata al dispositivo, il mouse collegato alla porta USB 3.0 non funzionerà immediatamente e ci sarà un ritardo di alcuni secondi, un fenomeno normale.
2. Quando si collega il prodotto al Chromebook, il segnale video VGA potrebbe non apparire sullo schermo del monitor VGA in determinate risoluzioni.
3. Quando si collega e si scollega l’adattatore PD, i dispositivi USB collegati si scollegano in modo fulmineo per poi ricollegarsi in pochi secondi; per evitare possibili perdite o danneggiamenti dei dati, evitare di scollegare l’adattatore PD dall’alimentazione CA durante il trasferimento dei dati.
4. Quando si legge un disco rigido mobile di grande capacità, collegarlo al PD per la ricarica.
5. La temperatura di lavoro è di circa 45 °C, una condizione normale di febbre.
