Il termine RJ45 potrebbe non dirvi nulla, eppure è molto probabile che abbiate già avuto a che fare con un cavo di questo tipo. E per una buona ragione: il connettore RJ45 si è ormai affermato come lo standard per le connessioni di rete, sia negli ambienti domestici che professionali. Tuttavia, non è sempre facile orientarsi.
Di fronte alla complessità degli standard esistenti e dei tipi di cavi disponibili, questa guida si propone di chiarire ogni dubbio sull’RJ45, spiegandone gli usi pratici e aiutandovi a scegliere il cavo più adatto alle vostre esigenze.
Cos’è un connettore RJ45?
Prima di scegliere un cavo RJ-45, è fondamentale capire di cosa si tratta. Il connettore RJ45, ampiamente utilizzato nelle reti informatiche, è un connettore di tipo 8P8C, vale a dire con 8 posizioni e 8 contatti. Grazie a questa configurazione, consente una trasmissione dati ad alta velocità, in particolare nelle reti Ethernet. Per questo motivo, il cavo RJ45 è spesso chiamato “presa Ethernet” o “presa di rete”.
È importante sottolineare che il termine “RJ” sta per “Registered Jack”, uno standard americano che definisce le interfacce di comunicazione standardizzate. Non è raro che il connettore RJ-45 venga confuso con l’RJ11 (utilizzato per la telefonia fissa). Tuttavia, quest’ultimo ha solo 6 posizioni e tra 2 e 4 contatti, quindi non è compatibile con le moderne applicazioni di rete.
La presa RJ45 è diventata lo standard universale per il cablaggio informatico, le connessioni Internet e anche per alcuni utilizzi televisivi o telefonici, in particolare nelle installazioni VDI (Voce-Dati-Immagini). Sia in ambito domestico che professionale, il cavo RJ45 rappresenta un elemento essenziale delle attuali installazioni di rete.
A cosa serve un cavo RJ45?
Un cavo RJ45 ha molteplici utilizzi. La sua funzione principale è quella di consentire la trasmissione di dati ad alta velocità, in particolare nelle connessioni Internet e nelle reti locali (LAN).
Ma la presa RJ45 svolge anche un ruolo importante nelle installazioni VDI (cioè Voce-Dati-Immagini), garantendo una distribuzione unificata dei segnali digitali.
Spesso si confronta l’uso del Wi-Fi con quello del connettore RJ45. Ma qual è la differenza? Rispetto al Wi-Fi, l’RJ45 offre una connessione più stabile, una velocità più costante e una maggiore sicurezza. Con una presa RJ45, i rischi di attacchi informatici e interferenze sono più limitati.
Molti dispositivi moderni sono ormai dotati di una porta RJ45 per garantire una connessione di rete stabile e ad alte prestazioni. Ad esempio, i Mini PC GEEKOM, come il modello IT13, sono equipaggiati con una porta Ethernet RJ45 Intel® 10/100/1000/2500 Mbps. Questo consente una perfetta compatibilità con le reti cablate ad alta velocità e un utilizzo fluido in ambienti professionali che richiedono elevate larghezze di banda, come il lavoro da remoto, il gaming online o lo streaming di contenuti 4K. Grazie a questo tipo di porta, gli utenti possono beneficiare di una connessione di rete veloce, sicura e senza latenza.
I diversi tipi di cavi RJ45
Esistono diversi tipi di cavi RJ-45 sul mercato. Ecco una panoramica dei principali tipi e dei loro utilizzi specifici:
- Cavo dritto (straight-through): utilizzato per collegare un dispositivo (console, stampante, computer) a un dispositivo di rete (modem, router o switch).
- Cavo incrociato (crossover): questo tipo di cavo RJ45 permette di collegare direttamente due dispositivi simili (ad esempio due computer), senza dover passare attraverso uno switch.
Oltre ai diversi tipi di cavi, esistono anche diversi standard di cablaggio. I due standard principali sono:
- T568A: generalmente utilizzato nelle installazioni domestiche.
- T568B: più comune negli ambienti professionali.
Infine, per facilitare l’installazione, il cavo RJ45 utilizza un codice colore. È essenziale rispettarlo per garantire l’affidabilità della connessione ed evitare errori di trasmissione.
Categorie di cavi RJ45: come scegliere?
Ora che sapete a cosa serve un cavo RJ-45, scopriamo le diverse categorie disponibili e i criteri essenziali da considerare per fare la scelta giusta.
Quali sono le categorie?
I cavi RJ45 sono classificati in 5 categorie principali. Ogni categoria indica un livello specifico di prestazioni:
- Cat 5e: questi cavi supportano velocità fino a 1 Gbit/s su una distanza massima di 100 metri. Questo tipo di connettore RJ45 è più che sufficiente per un uso domestico standard.
- Cat 6:consente velocità fino a 10 Gbit/s su brevi distanze (massimo 55 metri). Categoria particolarmente adatta agli ambienti professionali.
- Cat 6a: offre migliori prestazioni a 10 Gbit/s su distanze fino a 100 metri. Questa categoria presenta anche una schermatura rinforzata contro le interferenze.
- Cat 7 e Cat 8: progettate per velocità molto elevate e applicazioni critiche. Sono particolarmente adatte ai data center, grazie alla schermatura completa e all’ottimo isolamento del segnale.
Criteri da considerare
Per scegliere il tipo di cavo RJ45 più adatto alle vostre esigenze, è necessario tenere conto di diversi criteri:
- Velocità necessaria: più alta è la velocità richiesta, più elevata dovrà essere anche la categoria del cavo.
- Ambiente di installazione: se il luogo è soggetto a interferenze, occorre optare per un connettore RJ45 con schermatura efficace.
- Budget: naturalmente, più alta è la categoria del cavo RJ45, maggiore sarà il prezzo. Analizzate quindi attentamente le vostre esigenze.
Infine, è importante sapere che la lunghezza del cavo RJ45 influisce sulle prestazioni. Superata una certa distanza, il segnale può perdere intensità, anche con un cavo RJ45 di alta categoria.
Schermatura del cavo RJ45: perché è importante?
Per proteggere l’installazione dalle interferenze elettromagnetiche (EMI) che possono disturbare il segnale, la schermatura è fondamentale. Esistono diversi tipi di schermatura tra cui scegliere per il proprio cavo RJ45:
- U/UTP: cavo non schermato, adatto ad ambienti poco rumorosi dal punto di vista elettromagnetico
- F/UTP: schermatura generale con foglio di alluminio attorno alle coppie
- F/FTP: schermatura individuale di ogni coppia e schermatura generale
- S/FTP: schermatura di ogni coppia e schermatura intrecciata esterna. Ideale per la massima protezione.
La scelta della schermatura dipende principalmente dall’ambiente. Se ci sono molti cavi o dispositivi elettrici nelle vicinanze, è consigliabile optare per un cavo RJ45 schermato.
Scegliere la schermatura corretta permette di evitare interferenze e mantenere un segnale stabile.
La presa RJ45 nelle abitazioni moderne
Nelle nuove abitazioni, è sempre più comune vedere la presa RJ45 sostituire la tradizionale presa a “T”. E per una buona ragione: la RJ45 risponde meglio alle esigenze di connettività attuali. Questa evoluzione è regolata in particolare dalla norma NF C 15-100, che impone l’installazione di prese RJ45 per garantire reti sicure e performanti.
Come funziona? È molto semplice: ogni presa RJ45 è collegata al quadro di comunicazione centrale. Ciò facilita la distribuzione dei segnali multimediali (Internet, televisione, telefonia) in tutta la casa.
Utilizzare un cavo RJ45 offre numerosi vantaggi:
- Standardizzazione delle connessioni tra tutti i dispositivi
- Scalabilità grazie alla sua struttura flessibile
- Compatibilità con la domotica, che consente di avere una casa intelligente e connessa
Per tutti questi motivi, la presa RJ45 rappresenta uno degli elementi chiave di un’abitazione moderna.

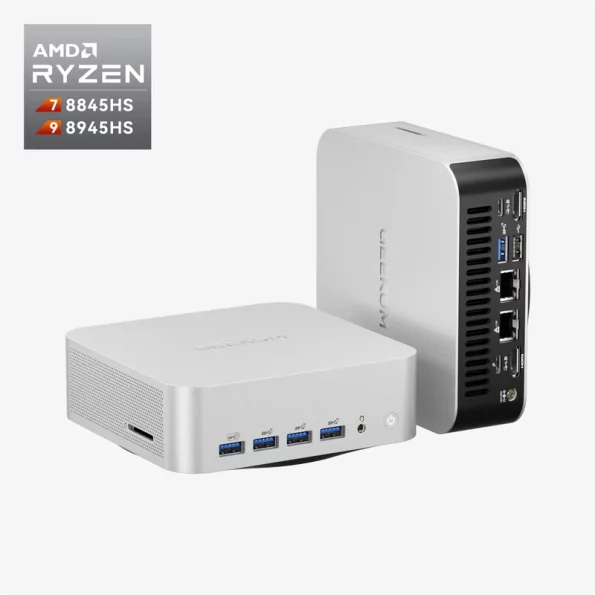

È per questo che dispositivi compatti e performanti come i Mini PC GEEKOM si integrano perfettamente. Il modello GEEKOM A8 Max, ad esempio, dispone di due porte RJ45 da 2,5G. Questa caratteristica innovativa consente al dispositivo di fungere da NAS leggero o router software, offrendo una connettività affidabile e un valore aggiunto sia per l’ambiente domestico che per quello lavorativo. Perfetto per chi cerca di più dalla propria tecnologia, questo mini PC garantisce la flessibilità necessaria per gestire senza difficoltà anche compiti di rete complessi.
Mini PC con doppia LAN da 2.5G
- Processore AMD Ryzen™ 9 8945HS o Ryzen™ 7 8845HS
- Grafica AMD Radeon™ 780M
- Memoria DDR5 dual-channel a 5600 MT/s, fino a 64 GB
- SSD M.2 2280 PCIe 4.0 x4, fino a 2 TB
- Doppie porte Ethernet 2.5G, Wi-Fi 6E e Bluetooth® 5.2
- Windows 11 Pro preinstallato, pronto all’uso
- Personalizzabile secondo le tue esigenze
Alimentazione tramite RJ45 (PoE)
L’alimentazione tramite RJ45 utilizza la tecnologia PoE (Power over Ethernet). Questo sistema consente la trasmissione simultanea di dati ed energia attraverso un unico cavo RJ45. Una tecnologia che semplifica notevolmente l’installazione, poiché non è più necessario posare due cavi distinti.
Il PoE è impiegato per alimentare diversi tipi di dispositivi, come:
- Telecamere IP
- Telefoni VoIP
- Access point Wi-Fi
È particolarmente diffuso negli edifici intelligenti e negli ambienti professionali.
Questo sistema presenta numerosi vantaggi:
- Riduzione dei costi di installazione
- Maggiore flessibilità nella posizione dei dispositivi
- Manutenzione semplificata grazie all’alimentazione centralizzata
Installazione e manutenzione dei cavi RJ45
Ora che conoscete l’utilità dei cavi RJ45 e sapete come sceglierli, vediamo come installarli e mantenerli. L’installazione si articola in varie fasi: spelatura del cavo, collegamento dei fili secondo il codice colore (standard T568A o T568B), e infine la crimpatura tramite uno strumento adatto.
Se desiderate installare autonomamente un cavo RJ-45, avrete bisogno di alcuni strumenti, come:
- Cacciavite
- Pinza crimpatrice
- Tester per cavi
Per un cablaggio ordinato ed efficiente, è consigliabile:
- Rispettare le lunghezze indicate
- Evitare torsioni eccessive
- Mantenere un percorso ordinato per i vari cavi
Infine, per garantire una connessione stabile, è importante effettuare manutenzioni periodiche: controllare i collegamenti e sostituire i cavi danneggiati o usurati.
Conclusione
In sintesi, la versatilità e le prestazioni dell’RJ45 ne fanno un elemento indispensabile per una connessione di rete affidabile. Per un’installazione duratura e stabile, è essenziale scegliere accuratamente il cavo RJ45, tenendo conto della velocità di trasmissione e del livello di schermatura.
Poiché la tecnologia è in costante evoluzione, le velocità continueranno sicuramente ad aumentare, integrandosi sempre più con la domotica.
Scegliere oggi un’installazione RJ45 significa assicurarsi una connettività ottimale e stabile per gli usi futuri.
